Zmienne fazy rozrządu to jeden z tych układów, które naprawdę zmieniają charakter silnika: poprawiają elastyczność na niskich obrotach, pomagają w emisji spalin i potrafią wyraźnie podnieść kulturę pracy. W tym tekście rozkładam ten mechanizm na części, pokazuję, jak działa w praktyce, które elementy najczęściej zawodzą i po czym poznać, że problem nie kończy się na drobnym czyszczeniu. Dorzucam też orientacyjne koszty napraw, bo bez nich trudno ocenić, czy to jeszcze serwis, czy już większy wydatek.
Najkrócej, co ten układ daje kierowcy i dlaczego psuje się głównie przez serwis
- Sterownik przestawia moment otwarcia i zamknięcia zaworów, żeby silnik lepiej pracował w różnych zakresach obrotów.
- Najważniejsze części to wariator, elektrozawór sterujący, czujniki położenia oraz olej o właściwej lepkości i czystości.
- Najczęstszy winowajca awarii to zaniedbany olej, a nie sam skomplikowany mechanizm.
- Hałas po rozruchu, falujące obroty, spadek mocy i kontrolka silnika to sygnały, których nie warto odkładać.
- Naprawa bywa rozsądna cenowo tylko wtedy, gdy problem kończy się na zaworze sterującym albo czyszczeniu układu.
Jak ten układ przestawia wałek rozrządu
W najpopularniejszej wersji sterownik silnika analizuje obroty, obciążenie, temperaturę i pozycję gazu, a potem steruje elektrozaworem, który kieruje ciśnienie oleju do wariatora na wałku rozrządu. Wariator, czyli koło faz, fizycznie przestawia wałek względem koła napędowego, dzięki czemu zawory otwierają się wcześniej albo później. To nie jest magiczny dodatek do mocy, tylko sposób na to, by silnik oddychał lepiej w różnych warunkach pracy.
Najważniejszy termin, który tu pada, to nałożenie faz: chwilowe jednoczesne otwarcie zaworu ssącego i wydechowego. Przy niskich obrotach sterownik zwykle ogranicza takie nałożenie, żeby silnik pracował równo; przy wyższych obrotach może je zwiększyć, żeby lepiej wypłukać cylinder i napełnić go świeżym ładunkiem. W praktyce wszystko zależy od mapy ECU, ciśnienia oleju i stanu mechanicznego całego rozrządu.
Najważniejsze części
| Element | Rola | Co się dzieje przy problemie |
|---|---|---|
| Sterownik silnika | Oblicza, kiedy przestawić fazy i o ile | Rzadko psuje się sam, ale błędne dane z czujników rozjeżdżają cały układ |
| Elektrozawór sterujący | Kieruje przepływem oleju do wariatora | Potrafi się przycinać przez osad, brud lub zużycie cewki |
| Wariator, koło faz | Mechanicznie przestawia wałek rozrządu | Pojawia się hałas, opóźniona reakcja i zbyt duży luz |
| Czujnik wałka i wału | Potwierdza rzeczywiste położenie elementów | Sterownik widzi rozjazd i zapisuje błędy synchronizacji |
| Olej i filtr | To medium robocze całej hydrauliki | Zły olej albo brudny filtr spowalniają reakcję lub blokują układ |
| Napęd rozrządu | Przenosi ruch z wału na wałek rozrządu | Rozciągnięty łańcuch albo źle ustawiony pasek udają awarię fazowania |
Przeczytaj również: Napięcie ładowania akumulatora - Prawidłowe wartości i pomiar
Hydraulika i elektryka
W większości aut układ jest hydrauliczny, czyli opiera się na ciśnieniu oleju. W nowszych konstrukcjach spotyka się też napęd elektryczny faz, szybszy i bardziej precyzyjny, ale droższy i bardziej zależny od elektroniki. Ja przy diagnozie od razu rozdzielam te dwa światy, bo objawy bywają podobne, a przyczyna już niekoniecznie.
Najprościej mówiąc: mechanika przestawia wałek, olej dostarcza siły, a sterownik decyduje o momencie działania. Kiedy już to dobrze rozłożymy na części, łatwiej zrozumieć, skąd biorą się realne korzyści z takiej konstrukcji.
Co zmienia w jeździe i spalaniu
W dobrze zestrojonym silniku ten układ zmienia nie tylko liczbę koni, ale przede wszystkim to, jak auto reaguje z dołu i w średnim zakresie. Najbardziej odczuwalna różnica pojawia się zwykle w mieście, podczas wyprzedzania i przy płynnym przyspieszaniu od 1500 do 3500 obr./min.
- Lepszy moment obrotowy tam, gdzie kierowca jeździ najczęściej.
- Stabilniejszy bieg jałowy przy prawidłowym sterowaniu fazami.
- Niższe emisje, bo łatwiej dopalić mieszankę i ograniczyć straty pompowania.
- Mniejsze spalanie w spokojnej jeździe, ale tylko wtedy, gdy cały układ jest zdrowy i dobrze skalibrowany.
Nie obiecywałbym cudów. Sam fakt, że silnik ma taki mechanizm, nie gwarantuje niższego spalania w realnym świecie, jeśli auto jeździ na złym oleju, ma rozciągnięty łańcuch albo jest eksploatowane głównie na krótkich odcinkach. Zyskuje system, ale równie szybko traci, gdy zaniedba się podstawy. I właśnie po takich podstawach poznaje się jego stan w praktyce.
Objawy zużycia, które najczęściej widać pierwsze
Nie każdy hałas z okolicy rozrządu oznacza od razu kosztowną awarię, ale są sygnały, których nie warto bagatelizować. Gdy problem dotyczy sterowania fazami, samochód zwykle nie psuje się nagle: najpierw daje o sobie znać zimnym startem, nierówną pracą albo spadkiem żywiołowości.
| Objaw | Co może oznaczać | Jak to czytam w praktyce |
|---|---|---|
| Krótki metaliczny klekot po rozruchu | Spadek ciśnienia oleju, zużyty wariator, napinacz łańcucha | Jeśli znika po kilku sekundach, problem często zaczyna się od hydrauliki |
| Falujące obroty na biegu jałowym | Zacinający się elektrozawór, błędna pozycja wałka, nieszczelność | Warto sprawdzić nie tylko fazy, ale też dolot i stan oleju |
| Spadek mocy przy średnich obrotach | Fazy nie przestawiają się na czas | Auto jedzie, ale jest wyraźnie mniej elastyczne niż powinno |
| Kontrolka silnika i błędy z grupy P0010-P0017 | Rozjazd między pozycją zadaną a rzeczywistą | To już sygnał do diagnostyki, a nie do dalszej jazdy „na oko” |
| Większe spalanie i gorsza reakcja na gaz | Tryb awaryjny albo nieprawidłowy overlap | Sterownik często ogranicza osiągi, żeby chronić silnik |
Jeśli zapala się kontrolka silnika, nie czekam tygodniami. Błąd faz często nakłada się na inne problemy, więc każda zwłoka komplikuje diagnozę. To prowadzi wprost do pytania, co tak naprawdę psuje ten układ najczęściej.

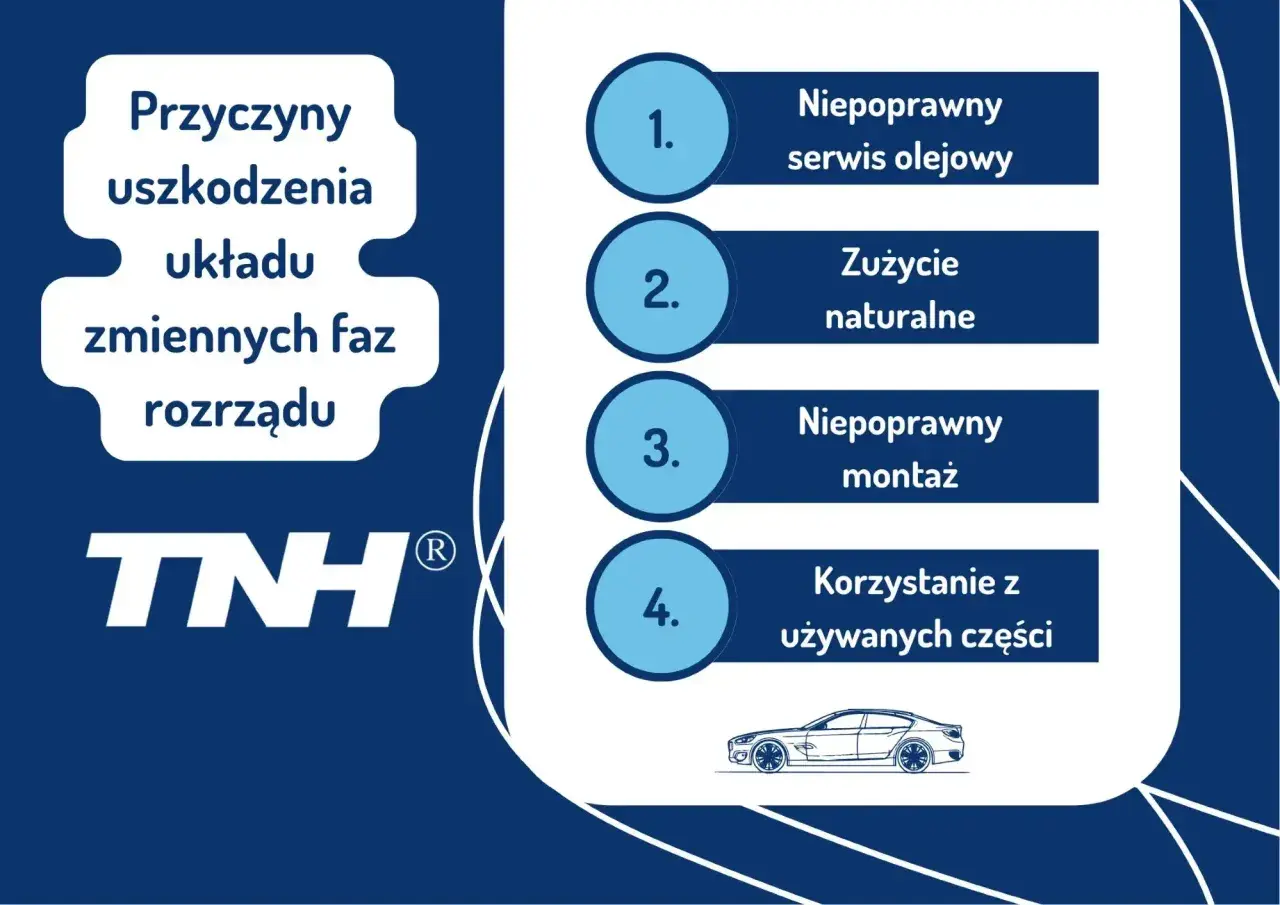

Co najczęściej prowadzi do awarii
W praktyce najczęściej winny jest nie sam wariator, tylko warunki, w jakich pracuje. Ten układ jest wyjątkowo czuły na jakość i ciśnienie oleju, więc długie interwały serwisowe robią tu więcej szkody niż w prostym, starszym silniku.
- Zabrudzony lub zbyt gęsty olej - elektrozawór i kanały olejowe przestają reagować płynnie.
- Za niski poziom oleju - hydraulika traci stabilne ciśnienie, szczególnie po dynamicznej jeździe.
- Zużyty elektrozawór sterujący - zawiesza się albo podaje zbyt mały przepływ.
- Luz lub zużycie wariatora - pojawia się hałas, opóźniona reakcja i rozjazd kątów.
- Rozciągnięty łańcuch albo źle ustawiony pasek - cała geometria faz zaczyna się rozjeżdżać, nawet jeśli sam wariator jeszcze żyje.
- Błąd po wcześniejszej naprawie rozrządu - źle złożony napęd potrafi imitować uszkodzenie części.
Ja zawsze podkreślam jedno: jeśli silnik pracuje na byle jakim oleju przez 20-30 tys. km między wymianami, nie dziwię się później zacinającym fazom. To nie jest układ, który wybacza brud i zaniedbanie. Z tego powodu diagnozę trzeba prowadzić po kolei, a nie od najdroższej części.
Jak diagnozuję taki układ bez zgadywania
- Odczytuję błędy OBD, zwłaszcza z grupy P0010-P0017, i sprawdzam, czy dotyczą sterowania, położenia wałka czy synchronizacji z wałem.
- Porównuję wartość zadaną i rzeczywistą kąta wałka na rozgrzanym silniku.
- Sprawdzam poziom, lepkość i historię wymian oleju, bo to podstawa działania hydrauliki.
- Demontuję i testuję elektrozawór sterujący, a przy okazji czyszczę sitko i kanały, jeśli są zabrudzone.
- Mierzę ciśnienie oleju, bo bez tego łatwo pomylić problem elektryczny z hydraulicznym.
- Kontroluję mechaniczny rozrząd, napinacz, prowadnice i ustawienie znaków.
- Dopiero na końcu oceniam sam wariator jako element do wymiany, bo często jest ostatnim ogniwem w łańcuchu problemów.
Takie podejście oszczędza pieniądze i czas. Jeśli mam wątpliwości, nie idę dalej bez pomiaru ciśnienia oleju, bo właśnie tam często rozstrzyga się, czy problem jest drobny, czy naprawdę mechaniczny. A skoro wiemy już, jak to diagnozować, pozostaje kwestia kosztów.
Ile kosztuje naprawa i kiedy opłaca się zrobić więcej za jednym razem
Cenę zawsze trzeba czytać razem z konstrukcją silnika. W jednym aucie wymieniasz mały elektrozawór przy pokrywie zaworów, w innym musisz rozebrać pół przodu silnika, więc rozstrzał jest duży.
| Element lub usługa | Orientacyjny koszt w Polsce | Kiedy ma to sens |
|---|---|---|
| Diagnostyka komputerowa i jazda próbna | 100-250 zł | Na start, zanim ktokolwiek zacznie wymieniać części |
| Wymiana oleju i filtra | 250-500 zł | Gdy olej jest stary, zły albo nie ma pewnej historii serwisowej |
| Czyszczenie lub wymiana elektrozaworu | 250-700 zł | Gdy zawór się przycina, ale wariator jeszcze nie wykazuje dużego luzu |
| Wymiana czujnika wałka lub wału | 120-400 zł | Gdy sterownik widzi błąd synchronizacji, ale mechanika wygląda dobrze |
| Wariator, czyli koło faz | 800-2500 zł | Gdy pojawia się hałas, opóźnienie reakcji lub potwierdzone zużycie mechaniczne |
| Naprawa kompletna z rozrządem, napinaczem i prowadnicami | 1500-6000+ zł | Gdy rozrząd jest rozciągnięty, źle ustawiony albo i tak trzeba rozbierać cały przód silnika |
Jeśli mam wybór, przy demontażu wolę zrobić więcej elementów naraz, ale tylko wtedy, gdy ma to sens techniczny. Najbardziej opłaca się łączyć wariator z rozrządem, napinaczem, uszczelnieniami i świeżym olejem, bo ponowna rozbiórka po kilku miesiącach boli dużo bardziej niż jednorazowo wyższy rachunek. Z drugiej strony nie warto wymieniać całego zestawu tylko dlatego, że jeden elektrozawór jest zabrudzony.
Na co patrzę w używanym aucie z takim układem
Przy zakupie nie zaczynam od deklaracji sprzedającego, tylko od zimnego rozruchu i papierów po serwisie. Silnik z takim układem powinien odpalić równo, bez długiego klekotania przez kilka sekund, a w trakcie spokojnego przyspieszania nie powinien wpadać w wyraźne przerwy w mocy.
- Sprawdzam, czy wymiany oleju były robione regularnie, najlepiej co 10-15 tys. km lub raz w roku.
- Patrzę, czy użyto oleju o właściwej specyfikacji, a nie tylko o „odpowiedniej lepkości”.
- Odsłuchuję okolice rozrządu po nocnym postoju, bo wtedy najłatwiej wychodzą luzy i spadki ciśnienia.
- Podpinam diagnostykę i sprawdzam, czy w historii nie ma błędów związanych z pozycją wałka i wału.
- Ostrożnie traktuję egzemplarze, w których ktoś mówi: „to tylko zawór, nic poważnego”, ale nie pokazuje faktur ani pomiarów.
Jeśli chcę kupić spokojny egzemplarz, szukam auta, w którym fazy pracują cicho, sterownik nie zgłasza korekt na granicy normy, a historia serwisowa jest po prostu spójna. To właśnie wtedy ten układ jest atutem, a nie ryzykiem. A gdy coś już zaczyna stukać, najrozsądniej zacząć od oleju, diagnostyki i potwierdzenia przyczyny, zamiast od zgadywania najdroższej części.
