To jeden z tych elementów silnika, których nie widać na co dzień, a które decydują o trwałości całej jednostki. Wyjaśniam tutaj, czym jest skrzynia korbowa, jak współpracuje z wałem korbowym, z czego jest zbudowana i po czym poznać, że zaczyna sprawiać problemy. Dorzucam też praktyczne wskazówki, kiedy naprawa ma sens, a kiedy lepiej myśleć o poważniejszym remoncie.
Obudowa wału korbowego stabilizuje, uszczelnia i chroni silnik
- To główna dolna część silnika, w której pracuje wał korbowy i jego łożyskowanie.
- W nowoczesnych jednostkach bardzo często jest zintegrowana z blokiem silnika.
- Odpowiada za sztywność, smarowanie, częściowe chłodzenie i szczelność układu.
- Typowe problemy to wycieki oleju, pęknięcia po uderzeniu, zużyte uszczelnienia i błędy montażowe.
- W silniku dwusuwowym pełni dodatkowo inną funkcję niż w czterosuwie, bo uczestniczy w obiegu mieszanki.
Czym jest skrzynia korbowa i gdzie pracuje w silniku

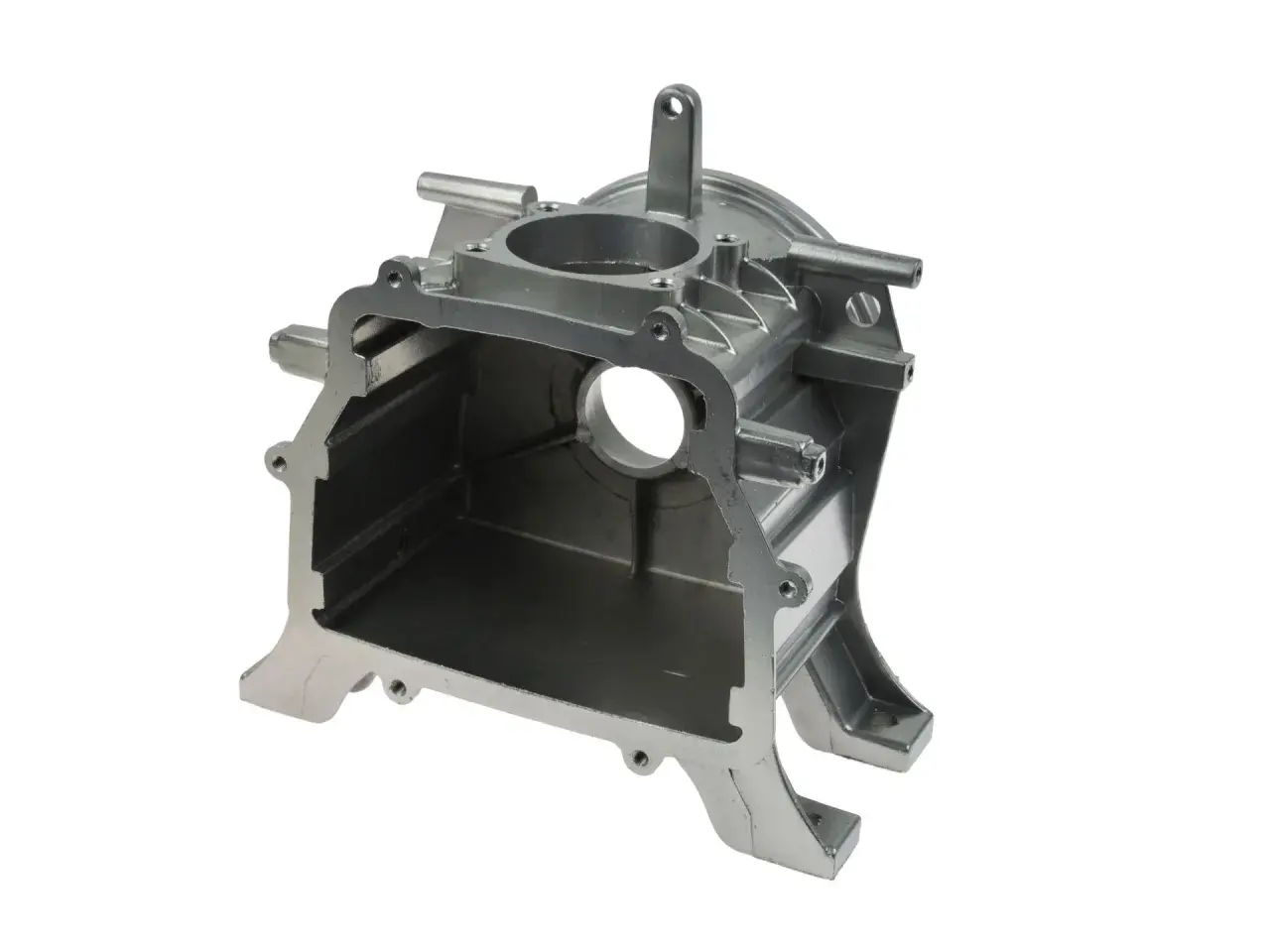

Najprościej patrzę na nią jak na sztywną obudowę wału korbowego, która tworzy dolną część silnika tłokowego. W warsztatowym skrócie mówi się na nią także karter. To właśnie w tym korpusie osadzony jest wał korbowy, a przez gniazda łożyskowe i powierzchnie przylgowe element utrzymuje geometrię całego układu podczas pracy.
Z zewnątrz często widać tylko miskę olejową i kilka połączeń, więc łatwo przeoczyć, że to jedna z najbardziej obciążonych części dolnej strefy silnika. W praktyce nie jest to więc zwykła osłona, lecz część nośna, od której zależy, czy wał obraca się płynnie i bez nadmiernych drgań.
Kiedy już wiadomo, gdzie ten element pracuje, sensownie jest przejść do jego budowy, bo to ona tłumaczy, skąd biorą się uszkodzenia i dlaczego jedne naprawy są proste, a inne bardzo kosztowne.
Z czego składa się i jak jest zbudowana
W skrócie: z samej obudowy, punktów podparcia wału, kanałów olejowych, powierzchni uszczelniających i miejsc, do których mocuje się misę olejową, czujniki oraz osprzęt. W praktyce najważniejsze są gniazda łożysk głównych, czyli miejsca, w których pracują panewki, ślizgowe łożyska podpierające wał. Jeśli te powierzchnie są wybite albo odkształcone, silnik zaczyna pracować głośniej, a w skrajnym przypadku dochodzi do zatarcia.
Warto też pamiętać, że konstrukcja zależy od typu jednostki. W jednych silnikach spotkasz klasyczny jednoczęściowy korpus, w innych dwa połówkowe odlewy skręcane ze sobą. W autach osobowych częściej dominuje rozwiązanie zwarte i zintegrowane, natomiast w wybranych konstrukcjach przemysłowych lub motocyklowych układ bywa bardziej rozbieralny. To nie detal konstrukcyjny dla purystów, tylko różnica, która później decyduje o sposobie naprawy.
W niektórych konstrukcjach znajdują się też kanały płynu chłodzącego, ale nie jest to regułą dla każdej obudowy. Producent zawsze szuka kompromisu między masą, sztywnością, kosztem produkcji i serwisowalnością, a od tego zależy, jak zachowa się cały dół silnika pod obciążeniem.
| Rozwiązanie | Co daje w praktyce | Na co uważać |
|---|---|---|
| Aluminium | Niższa masa, szybsze odprowadzanie ciepła | Większa wrażliwość na gwinty, pęknięcia po przegrzaniu i niewłaściwy montaż |
| Żeliwo | Duża sztywność i dobra odporność na obciążenia | Większa masa oraz trudniejsza obróbka naprawcza |
| Korpus zintegrowany z blokiem | Mniej połączeń, lepsza sztywność całego silnika | Uszkodzenie często oznacza większy zakres pracy przy naprawie |
| Połówkowa konstrukcja skręcana | Łatwiejszy dostęp serwisowy w wybranych jednostkach | Więcej miejsc potencjalnych nieszczelności |
Dobór materiału i sposobu łączenia nie jest więc przypadkowy. Dla mnie to zawsze pierwszy trop, gdy trzeba ocenić, czy problem jest jeszcze punktowy, czy już dotyczy całej konstrukcji nośnej.
Jaką rolę pełni w smarowaniu, chłodzeniu i wentylacji
Ta część nie tylko trzyma wał, ale też porządkuje przepływ oleju. Po pracy olej spływa z górnych partii silnika do dolnej części korpusu, a pompa pobiera go ponownie do obiegu. Dzięki temu łożyska, panewki i czopy wału nie pracują na sucho. Gdyby obudowa nie była szczelna i odpowiednio zaprojektowana, ciśnienie oleju oraz jego rozprowadzanie szybko przestałyby być stabilne.
- Smarowanie - tworzy przestrzeń dla obiegu oleju i umożliwia pracę pompy oraz kanałów smarnych.
- Chłodzenie - odprowadza część ciepła z dolnej strefy silnika, gdzie skupia się sporo tarcia.
- Uszczelnienie - ogranicza wycieki oleju i chroni wnętrze przed brudem oraz wilgocią.
- Wentylacja - współpracuje z układem odpowietrzania, czyli układem odprowadzającym gazy przedmuchowe z wnętrza silnika, oraz z zaworem PCV, który reguluje ten przepływ.
To właśnie wentylacja bywa niedoceniana. Gdy układ odpowietrzania jest zapchany albo źle działa zawór PCV, w środku rośnie ciśnienie, a olej zaczyna szukać najłatwiejszej drogi ucieczki przez uszczelki i simmeringi, czyli uszczelniacze obracających się wałów. Z zewnątrz wygląda to jak drobny wyciek, ale źródło problemu może leżeć zupełnie gdzie indziej. Stąd już tylko krok do diagnozy uszkodzeń, bo objawy często są podobne, choć przyczyny nie zawsze te same.
Co najczęściej ją uszkadza i po czym to rozpoznać
Najwięcej kłopotów zaczyna się od rzeczy banalnych: zbyt niskiego poziomu oleju, przegrzania, uderzenia w przeszkodę albo źle wykonanego montażu po naprawie. Sama obudowa nie psuje się „z niczego”. Zwykle wcześniej pojawia się przeciążenie, nieszczelność albo problem z odpowietrzaniem. W praktyce najpierw widzę ślady oleju, potem hałas, a dopiero na końcu poważne uszkodzenie mechaniczne.
| Objaw | Co może oznaczać | Co sprawdzić najpierw |
|---|---|---|
| Zapocenie lub wyciek oleju | Uszczelka, simmering, pęknięcie powierzchni przylegania | Misę olejową, pokrywę, okolice czujników i odpowietrzenia |
| Metaliczny stuk albo głuche klepanie | Zużyte panewki, luz na łożyskach głównych, problem z osiowaniem wału | Ciśnienie oleju, opiłki w filtrze i stan oleju |
| Wyrzucanie oleju przez odmę | Zbyt duże ciśnienie w obudowie, niedrożna wentylacja | Układ PCV, przewody odpowietrzające, ilość oleju |
| Ślady po uderzeniu od spodu | Odkształcenie lub pęknięcie dolnej części korpusu | Misę olejową, dolną krawędź bloku i mocowania osłon |
| Opiłki w oleju | Przyspieszone zużycie elementów ruchomych | Filtr, korek spustowy, wnętrze miski olejowej |
Nie każdy wyciek oznacza od razu pękniętą obudowę. Bardzo często winna jest uszczelka albo źle dobrany uszczelniacz. Z drugiej strony nie lekceważę też drobnych stuków, bo przy problemach z łożyskowaniem silnik potrafi jeszcze chwilę jechać, a potem awaria robi się gwałtowna i droga. Następny krok to odróżnienie usterki, którą da się usunąć lokalnie, od takiej, która wymaga większej ingerencji.
Jak ocenić, czy naprawa ma jeszcze sens
Jeżeli problem ogranicza się do uszczelki, simmeringu lub drobnego pocenia, naprawa zwykle jest rozsądna. Jeśli jednak pęknięcie dochodzi do gniazda łożysk głównych, a wał ma ślady przytarcia, częściej opłaca się szukać innego bloku albo kompletnego silnika. Sama kosmetyka nie daje wtedy trwałego efektu.
W praktyce patrzę na trzy rzeczy: czy uszkodzenie dotyczy powierzchni uszczelniającej, czy elementu nośnego oraz czy w oleju pojawiły się opiłki. Pierwszy przypadek bywa naprawialny szybko, drugi wymaga dokładnej oceny specjalisty, a trzeci często oznacza, że awaria nie zatrzymała się na jednej części. To właśnie te różnice decydują, czy wydaje się pieniądze na sensowną naprawę, czy tylko przedłuża problem.
Takie podejście pomaga też przy zakupie używanego auta, bo mokry silnik i równa praca to dwie zupełnie różne sprawy. Po tej selekcji można już spokojniej przejść do samych czynności kontrolnych, które warto wykonać przed wizytą w warsztacie.
Dlaczego w silniku dwusuwowym ta część działa trochę inaczej
W dwusuwie dolna część silnika nie jest tylko obudową i magazynem oleju. Pracuje też jako przestrzeń, w której następuje wstępne sprężanie mieszanki paliwowo-powietrznej. To duża różnica względem czterosuwa, gdzie mieszanka nie przechodzi przez tę strefę. Dlatego szczelność i stan powierzchni roboczych mają w dwusuwie jeszcze większe znaczenie.
Jeśli ktoś zna wyłącznie silniki samochodowe, to właśnie tu najłatwiej o nieporozumienie. W czterosuwie korpus ma przede wszystkim stabilizować, smarować i odprowadzać ciepło. W dwusuwie dochodzi do tego udział w procesie napełniania cylindra. Z punktu widzenia serwisu oznacza to inne objawy zużycia, inne wymagania co do uszczelnień i większą wrażliwość na każdy nieszczelny łącznik.
To tłumaczy, dlaczego podobnie brzmiące określenie w różnych typach silników może oznaczać nieco inny zakres zadań. A skoro już widać, że konstrukcja mocno wpływa na naprawę, warto domknąć temat tym, co sprawdzić przed podjęciem decyzji o rozbiórce.
Co warto sprawdzić, zanim oddasz silnik do rozbiórki
Zanim uznam, że problem jest naprawdę poważny, zawsze sprawdzam kilka rzeczy w tej samej kolejności. To oszczędza czas i chroni przed niepotrzebnym demontażem.
- poziom i stan oleju, bo zbyt mała ilość bardzo szybko fałszuje diagnozę,
- miejsce wycieku, żeby odróżnić uszczelkę od pęknięcia korpusu,
- drożność odpowietrzenia, bo nadciśnienie potrafi wypchnąć olej nawet przy sprawnych uszczelnieniach,
- obecność opiłków w filtrze i w misce olejowej, bo to najprostszy sygnał zużycia mechanicznego,
- stan gniazd łożyskowych, jeśli silnik i tak jest już częściowo rozebrany,
- moment dokręcenia śrub po wcześniejszej naprawie, bo zbyt mocne dociśnięcie potrafi zniszczyć gwint albo skrzywić powierzchnię przylegania.
Jeżeli po tych kontrolach problem nadal dotyczy samej konstrukcji nośnej, nie szedłbym w improwizację. Spawanie, klejenie czy tymczasowe uszczelnianie ma sens tylko w wybranych przypadkach i po ocenie specjalisty, bo w strefie łożysk i dużych obciążeń błąd szybko wraca. Właśnie dlatego przy dolnej części jednostki napędowej tak ważna jest chłodna diagnoza, a nie zgadywanie na podstawie jednego objawu.
