Kontrolka ABS nie zawsze oznacza uszkodzony sam czujnik. Przyczyną może być też przerwany przewód, zabrudzony pierścień impulsowy, luz w łożysku albo problem ze sterownikiem. Pokażę, jak sprawdzić czujnik ABS krok po kroku, które pomiary mają sens w starszych i nowszych autach oraz kiedy domowa diagnoza nie wystarczy.
Kilka pomiarów pozwala szybko zawęzić przyczynę usterki ABS
- Najpierw odczytaj błędy ze sterownika ABS, a nie tylko z modułu silnika.
- Oględziny przewodu i wtyczki często ujawniają problem szybciej niż pomiar miernikiem.
- Czujnik pasywny można sprawdzić rezystancją i napięciem AC podczas obracania kołem.
- Czujnika aktywnego nie należy testować omomierzem bez potwierdzenia jego typu.
- Najpewniejsza metoda to obserwacja prędkości wszystkich kół na testerze diagnostycznym.
Zacznij od objawów i odczytu błędów
Gdy zapala się kontrolka ABS, system przeciwblokujący może zostać wyłączony, ale zwykłe hamulce zazwyczaj nadal działają. Nie oznacza to jednak, że można bez ograniczeń jeździć dalej. Na śliskiej nawierzchni samochód może stracić funkcję zapobiegania blokowaniu kół, a często razem z ABS przestaje działać także ESP lub kontrola trakcji.
Typowe objawy problemu z czujnikiem to kontrolka ABS, ESP albo komunikat o awarii systemu. W niektórych samochodach pojawiają się także błędy prędkości koła, niedziałający prędkościomierz lub sporadyczne ingerencje kontroli trakcji przy małej prędkości. Sam objaw nie wskazuje jeszcze jednoznacznie, że winny jest czujnik.
Ja zaczynam od podłączenia testera, który potrafi wejść do modułu ABS. Prosty interfejs OBD odczytujący wyłącznie błędy silnika może niczego nie pokazać. Kod dotyczący lewego przedniego koła jest cenną wskazówką, ale nie wyrokiem, ponieważ sterownik może wykrywać również problem z przewodem, łożyskiem lub pierścieniem magnetycznym.
| Objaw | Możliwe przyczyny |
|---|---|
| Kontrolka ABS świeci stale | Czujnik, przewód, bezpiecznik, zasilanie lub sterownik |
| Błąd pojawia się po ruszeniu | Brak prawidłowego sygnału z koła, uszkodzony pierścień lub luz łożyska |
| Kontrolka zapala się tylko podczas deszczu | Wilgoć we wtyczce, uszkodzona izolacja albo niestabilny styk |
| ABS działa przy bardzo małej prędkości | Nieprawidłowy odstęp czujnika, zabrudzenie lub uszkodzony pierścień impulsowy |
Oględziny przy kole często dają odpowiedź
Przed użyciem miernika zabezpiecz samochód na równej powierzchni. Zaciągnij hamulec postojowy, podłóż kliny pod koła i używaj podpór warsztatowych. Sam podnośnik nie jest bezpiecznym podparciem podczas pracy przy zawieszeniu.
Czujnik ABS znajduje się przy piaście lub zwrotnicy, a jego przewód biegnie w stronę nadwozia. Sprawdź, czy kabel nie jest przetarty o oponę, sprężynę lub element zawieszenia. Szczególnie dokładnie obejrzyj miejsca, w których przewód pracuje przy skręcaniu koła.
Rozłącz wtyczkę i poszukaj śladów wody, zielonego nalotu oraz wygiętych pinów. Możesz oczyścić styki preparatem do kontaktów elektrycznych, ale nie usuwaj korozji ostrym narzędziem, jeśli grozi to rozszerzeniem luzu we wtyczce. Luźne połączenie potrafi dawać dokładnie takie same objawy jak zepsuty czujnik.
Obejrzyj także pierścień, z którego czujnik odczytuje prędkość obrotową. W starszych konstrukcjach jest to zębaty pierścień, a w nowszych często magnetyczny element zintegrowany z łożyskiem. Pęknięcie, rdza, zabrudzenie albo odwrotnie zamontowane łożysko może powodować błędny sygnał mimo sprawnego czujnika.
Multimetr pozwala sprawdzić starszy czujnik pasywny
Najpierw trzeba ustalić, z jakim typem elementu mamy do czynienia. Czujnik pasywny, zwykle indukcyjny, nie potrzebuje zewnętrznego zasilania do wygenerowania sygnału. Wytwarza napięcie zmienne, gdy przy kole obraca się pierścień impulsowy.
Pomiar rezystancji

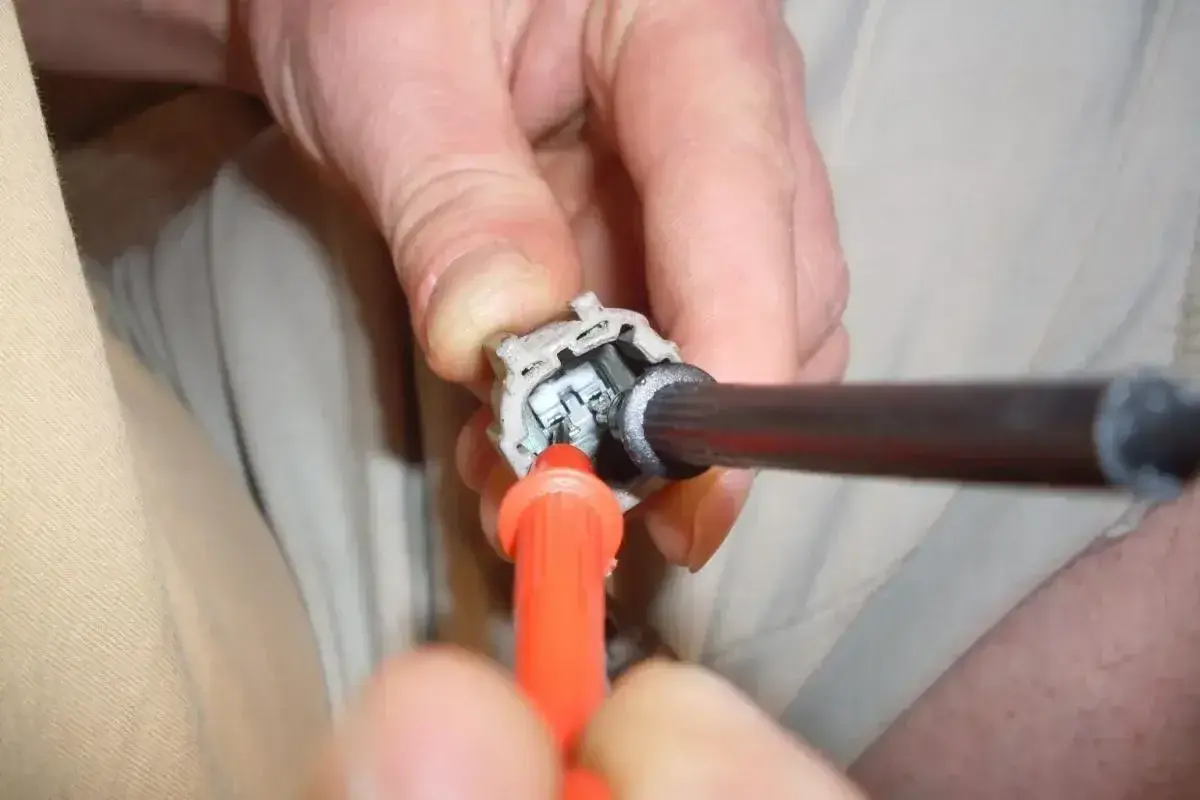

Wyłącz zapłon, odłącz wtyczkę czujnika i ustaw multimetr na pomiar oporu. Sondy przyłóż do styków po stronie czujnika, nie do instalacji samochodu. Wynik należy porównać z dokumentacją konkretnego modelu, ponieważ nie ma jednej prawidłowej wartości dla wszystkich samochodów.
W wielu czujnikach indukcyjnych rezystancja mieści się w zakresie kilkuset do kilku tysięcy omów, ale dokładna wartość zależy od konstrukcji. Odczyt nieskończony sugeruje przerwę w uzwojeniu, a wartość bliska zeru może oznaczać zwarcie. Prawidłowa rezystancja nie gwarantuje jeszcze sprawności, dlatego na tym pomiarze nie kończę diagnozy.
Przeczytaj również: Czy pasażer taksówki musi zapinać pasy? Obowiązki i konsekwencje prawne
Pomiar napięcia podczas obracania kołem
Przełącz multimetr na napięcie przemienne, czyli AC, i podłącz sondy do styków czujnika. Powoli obracaj kołem ręką. Sprawny czujnik pasywny powinien wygenerować zmieniający się sygnał, a napięcie zwykle rośnie wraz z prędkością obrotową.
W praktyce można spotkać odczyty rzędu około 0,1-2 V AC, lecz ta wartość jest orientacyjna. Ważniejsza od konkretnej liczby jest powtarzalność sygnału i porównanie z drugim kołem tej samej osi. Brak napięcia, skoki odczytu albo wyraźnie słabszy sygnał wskazują na czujnik, przewód, pierścień lub nieprawidłowy odstęp od tarczy impulsowej.
Nowszego czujnika aktywnego nie sprawdzaj na ślepo
W wielu współczesnych samochodach pracują czujniki aktywne, wykorzystujące efekt Halla albo magnetorezystancję. Mają elektronikę zasilaną przez sterownik i przekazują sygnał cyfrowy lub zmienny sygnał prądowy. Pomiar rezystancji takiego elementu może dać przypadkowy wynik, a w niektórych przypadkach grozi uszkodzeniem elektroniki.
Do oceny czujnika aktywnego potrzebne są dane serwisowe samochodu, pomiar zasilania i sygnału oraz najlepiej tester diagnostyczny. Nie przykładaj sond do przypadkowych pinów, jeśli nie znasz ich funkcji. W instalacji mogą występować linie zasilające, masa i przewód komunikacyjny, a pomyłka może uszkodzić sterownik ABS.
Najpraktyczniejszy test polega na obserwacji prędkości kół w parametrach bieżących. Podczas powolnej jazdy wszystkie koła powinny pokazywać zbliżone wartości. Jeśli jedno wskazanie pozostaje na poziomie zera, przerywa albo różni się od pozostałych, zawęża to obszar poszukiwań, ale nadal trzeba sprawdzić również pierścień i łożysko.
Oscyloskop daje jeszcze dokładniejszy obraz. Pozwala ocenić kształt sygnału, jego ciągłość oraz zakłócenia. W zwykłym garażu zazwyczaj nie jest konieczny, jednak przy usterce występującej tylko po rozgrzaniu, na wybojach lub przy określonej prędkości może oszczędzić wymiany sprawnych części.
Nie pomyl czujnika z usterką łożyska lub instalacji
Najczęstszy błąd polega na wymianie elementu wskazanego w kodzie bez sprawdzenia całego obwodu. Sterownik rozpoznaje nieprawidłową prędkość koła, a nie zawsze potrafi wskazać, czy winny jest czujnik, przewód, pierścień czy łożysko. Kod błędu wskazuje kierunek diagnozy, niekoniecznie gotową część do kupienia.
Jeśli kontrolka pojawia się po naprawie zawieszenia, sprawdź ułożenie przewodu i poprawność montażu czujnika. Jeżeli problem wystąpił po wymianie łożyska, szczególną uwagę zwróć na jego stronę magnetyczną. W niektórych piastach pierścień odczytu znajduje się tylko po jednej stronie i odwrócenie łożyska uniemożliwia prawidłową pracę ABS.
Przy podniesionym kole sprawdź, czy nie ma wyczuwalnego luzu łożyska. Obróć koło i obserwuj, czy sygnał z czujnika jest równy. Zabrudzenie metalowymi opiłkami, rdza na piaście lub zbyt duży odstęp między czujnikiem a pierścieniem również mogą powodować przerwy w odczycie.
Po naprawie skasuj błąd i wykonaj kontrolną jazdę w bezpiecznym miejscu. W części samochodów kontrolka zgaśnie dopiero po ruszeniu i otrzymaniu prawidłowych danych ze wszystkich kół. Jeżeli wróci, ponownie odczytaj błędy, zamiast zakładać, że nowy czujnik jest wadliwy.
Kiedy lepiej zlecić diagnozę warsztatowi
Samodzielny pomiar ma sens, gdy masz dostęp do wtyczki, podstawowy multimetr i pewność, że pracujesz przy czujniku pasywnym. Do warsztatu pojechałbym bez zwlekania, jeśli świecą się jednocześnie kontrolki ABS, ESP i hamulca, pedał zachowuje się nietypowo albo nie masz pewności, czy samochód jest bezpiecznie podparty.
Orientacyjny koszt diagnostyki układu ABS w Polsce w 2026 roku wynosi zwykle 80-250 zł, zależnie od zakresu badania i miasta. Sama część może kosztować od około 50 do 400 zł, natomiast czujniki oryginalne lub zintegrowane z piastą bywają znacznie droższe. Wymiana może być szybka, ale zapieczony czujnik albo uszkodzona wiązka potrafią wyraźnie podnieść cenę robocizny.
Najrozsądniej zapłacić za pełną diagnozę, jeśli alternatywą jest kupowanie kolejnych czujników metodą prób i błędów. Dobry warsztat powinien podać kod usterki, wynik obserwacji prędkości kół oraz informację, czy sprawdzono przewód, pierścień i łożysko.
Dobry wynik pomiaru to dopiero połowa pewności
Najbezpieczniejsza kolejność wygląda prosto: odczyt błędów z modułu ABS, oględziny, identyfikacja typu czujnika, właściwy pomiar i kontrola danych podczas jazdy. Multimetr jest bardzo przydatny przy czujnikach indukcyjnych, ale nie zastąpi testera w nowszym samochodzie.
Jeżeli kontrolka ABS świeci, traktuj samochód jako pozbawiony części aktywnych systemów bezpieczeństwa. Do czasu potwierdzenia naprawy unikaj szybkiej jazdy i gwałtownego hamowania, a po usunięciu usterki sprawdź, czy lampki gasną i czy wszystkie koła pokazują podobną prędkość. To właśnie połączenie pomiaru, oględzin i jazdy testowej daje znacznie pewniejszy wniosek niż sama liczba wyświetlona na multimetrze.
