Dobór kondensatora do silnika decyduje o tym, czy napęd ruszy pewnie, czy tylko zabuczy i zacznie się grzać. W praktyce chodzi nie tylko o pojemność, ale też o to, czy mówimy o kondensatorze pracy, czy rozruchowym, oraz czy parametry z obudowy pasują do napięcia i częstotliwości układu. Poniżej pokazuję prosty wzór, sens jego użycia i miejsca, w których trzeba uważać bardziej niż na sam wynik z kalkulatora.
Najkrótsza droga do poprawnego doboru
- P wpisuj w watach, a nie w kilowatach, bo to najczęstsze źródło pomyłki.
- Wzór C = (7150 × P) / (V × f) daje pojemność w µF.
- Jeżeli producent podaje wartość na tabliczce znamionowej, ta informacja ma pierwszeństwo przed wyliczeniem.
- Kondensator pracy i rozruchowy to dwa różne elementy, nie warto ich zamieniać miejscami.
- Zbyt mała pojemność daje słaby start, zbyt duża zwykle podnosi prąd i temperaturę.
- Po montażu zawsze sprawdzam, czy silnik wchodzi na obroty bez buczenia i nadmiernego nagrzewania.
Kiedy ten wzór ma sens, a kiedy lepiej spojrzeć na tabliczkę

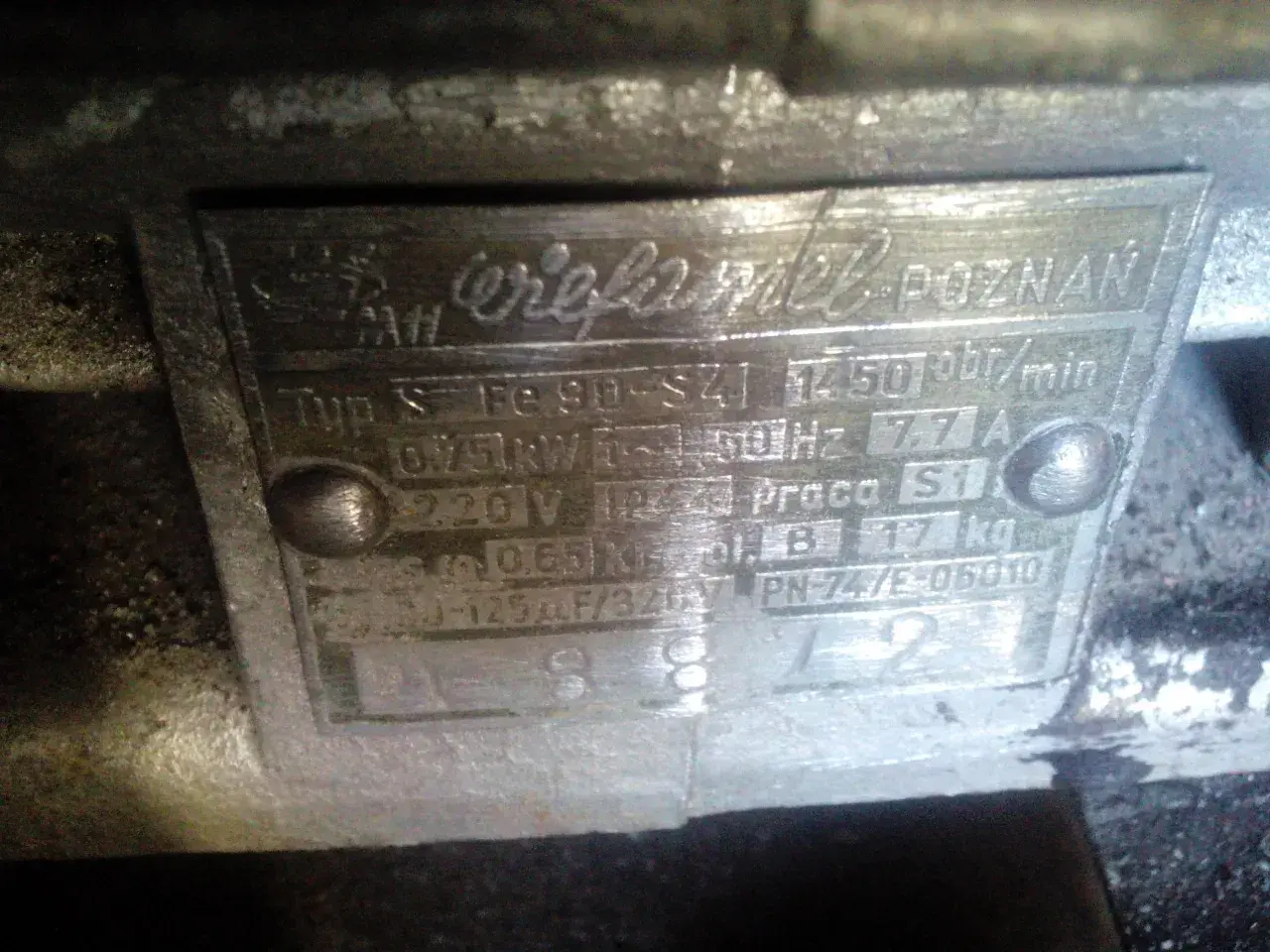

Najpierw rozdzielam dwie rzeczy: obliczenie orientacyjne i wartość zalecaną przez producenta. W praktyce wzór pomaga wtedy, gdy nie ma jeszcze pewności, jaki kondensator pasuje do układu, ale silnik ma czytelną moc, napięcie i częstotliwość. Jeśli jednak na obudowie lub tabliczce znamionowej widzę konkretną pojemność, traktuję ją jako punkt odniesienia, bo producent uwzględnił już konstrukcję uzwojeń, sposób rozruchu i dopuszczalną temperaturę pracy.
To ważne zwłaszcza przy napędach z warsztatu i osprzętu, gdzie silnik nie pracuje „w próżni”, tylko z obciążeniem: sprężarką, pompą, wentylatorem albo przekładnią. W takich przypadkach sam wynik z kalkulatora nie mówi jeszcze wszystkiego, bo ten sam silnik może zachowywać się inaczej przy lekkim starcie i inaczej pod pełnym obciążeniem. Wzór jest więc skrótem, nie wyrocznią.
| Sytuacja | Co robię | Dlaczego |
|---|---|---|
| Jest tabliczka z pojemnością | Przyjmuję ją jako bazę | To zwykle najbardziej wiarygodna wartość dla tego konkretnego silnika |
| Tabliczka jest nieczytelna | Liczę pojemność wzorem | To daje sensowny punkt startowy do dalszej weryfikacji |
| Silnik ma ciężki rozruch | Sprawdzam typ kondensatora i obciążenie | Problemem może być nie sama pojemność, ale sposób pracy całego układu |
Skoro wiadomo już, kiedy warto liczyć, przejdźmy do samego wzoru i tego, jak nie pomylić jednostek.
Jak policzyć pojemność krok po kroku
Wzór wygląda tak: C = (7150 × P) / (V × f). Gdzie C oznacza pojemność w mikrofaradach, P moc silnika w watach, V napięcie zasilania w woltach, a f częstotliwość w hercach. Jeśli silnik ma moc podaną w kilowatach, najpierw przelicz ją na waty, bo to najczęstsze miejsce, w którym wynik „odjeżdża” kompletnie poza sensowny zakres.
| Symbol | Co oznacza | Na co uważać |
|---|---|---|
| C | Pojemność kondensatora | Wynik podawaj w µF, nie w nF ani w F |
| P | Moc silnika | Jeśli masz 0,55 kW, wpisz 550 W |
| V | Napięcie zasilania | W Polsce najczęściej liczy się dla 230 V lub 400 V, zależnie od układu |
| f | Częstotliwość | Standardowo 50 Hz, ale warto to sprawdzić przy sprzęcie importowanym |
Ja robię to zawsze w tej samej kolejności: sprawdzam moc, potem napięcie, potem częstotliwość, a na końcu zaokrąglam wynik do najbliższej standardowej wartości dostępnej w handlu. Nie szukam liczby „idealnej”, tylko bezpiecznej i realnie dostępnej części. Jeśli po obliczeniu wychodzi wynik wyraźnie nietypowy, wracam do pytania, czy na pewno liczę właściwy typ kondensatora, a nie mylę pracy ciągłej z rozruchem.
To prowadzi do drugiego ważnego rozróżnienia, bo w praktyce właśnie tutaj najłatwiej kupić złą część mimo poprawnego rachunku.
Kondensator pracy i rozruchowy różnią się bardziej, niż wygląda
Oba elementy wyglądają podobnie, ale pełnią inną rolę. Kondensator pracy zostaje w obwodzie podczas działania silnika i musi wytrzymać pracę ciągłą. Kondensator rozruchowy działa krótko, tylko po to, żeby zwiększyć moment startowy, a potem zwykle jest odłączany przez przekaźnik, wyłącznik odśrodkowy albo układ elektroniczny. Jeśli ktoś zamienia te dwa typy miejscami, silnik często startuje gorzej, głośniej pracuje albo po prostu szybciej się przegrzewa.
| Cecha | Kondensator pracy | Kondensator rozruchowy |
|---|---|---|
| Rola | Utrzymuje pracę silnika | Pomaga tylko przy starcie |
| Czas pracy | Praca ciągła | Chwilowy, krótkotrwały |
| Typowe zastosowanie | Wentylatory, pompy, sprężarki, napędy pomocnicze | Napędy z cięższym startem |
| Skutek pomyłki | Spadek sprawności, grzanie, hałas | Brak pewnego rozruchu albo uszkodzenie układu startowego |
W skrócie, nie wystarczy powiedzieć „to kondensator do silnika”. Trzeba jeszcze wiedzieć, jakiego etapu pracy dotyczy. Dopiero wtedy liczenie pojemności ma sens i nie kończy się zakupem części, która wygląda dobrze tylko na zdjęciu. Z tego powodu następny krok to porównanie wyników wzoru z praktycznymi przykładami.

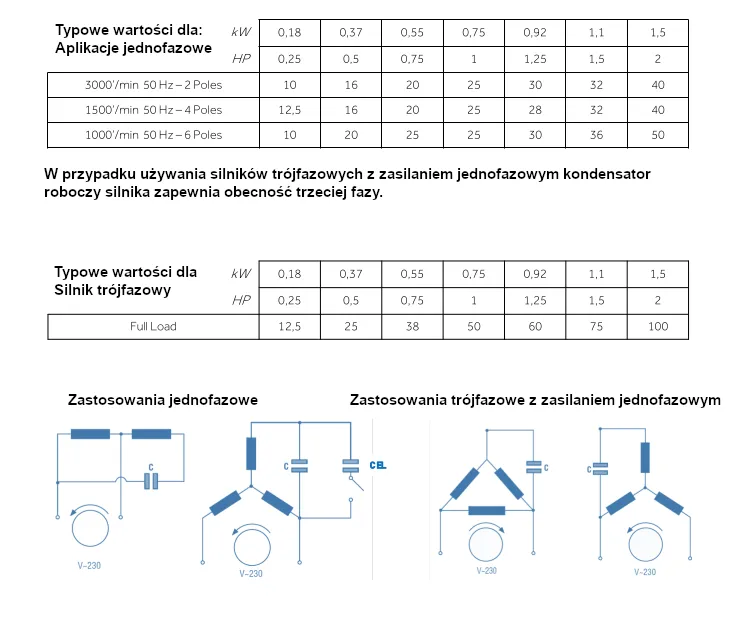

Przykłady obliczeń dla typowych mocy
Żeby zobaczyć, jak działa ten wzór w praktyce, przyjmuję najprostszy wariant: napięcie 230 V i częstotliwość 50 Hz. To dobre ćwiczenie, bo od razu widać, jak moc silnika wpływa na pojemność. Wyniki poniżej są zaokrąglone do najbliższych popularnych wartości, które da się realnie kupić.
| Moc silnika | Obliczenie | Wynik orientacyjny | Najbliższa praktyczna wartość |
|---|---|---|---|
| 60 W | (7150 × 60) / (230 × 50) | 37,3 µF | 37 lub 40 µF |
| 100 W | (7150 × 100) / (230 × 50) | 62,2 µF | 60 lub 65 µF |
| 150 W | (7150 × 150) / (230 × 50) | 93,3 µF | 90 lub 100 µF |
| 250 W | (7150 × 250) / (230 × 50) | 155,4 µF | 150 lub 160 µF |
Takie zestawienie pokazuje coś ważnego: pojemność rośnie szybko, więc nawet niewielka zmiana mocy daje wyraźnie inny rezultat. Dlatego nie próbuję „dobić” silnika przypadkowym kondensatorem z szuflady, tylko szukam wartości możliwie bliskiej obliczeniu i sprawdzam, czy obciążenie oraz rozruch nie wskazują na inną przyczynę problemu. W praktyce to oszczędza więcej czasu niż wymiana części na próbę.
Najczęstsze błędy, które kończą się słabym rozruchem albo grzaniem
Najwięcej problemów widzę nie przy samym wzorze, ale przy tym, co dzieje się po zakupie. Ludzie patrzą na pojemność, a pomijają napięcie pracy, typ obudowy, klasę pracy i sposób włączenia w obwód. Efekt jest przewidywalny: silnik niby działa, ale buczy, startuje ociężale, wybija zabezpieczenie albo po kilku minutach robi się wyraźnie zbyt gorący.
- Mylenie kondensatora pracy z rozruchowym - oba mają podobny wygląd, ale zupełnie inne zadanie.
- Liczenie mocy w złych jednostkach - 0,55 kW wpisane jako 0,55 W daje absurdalny wynik.
- Zbyt niskie napięcie znamionowe - część może zadziałać chwilowo, ale nie będzie bezpieczna w dłuższej perspektywie.
- Kupowanie „na oko” po rozmiarze - obudowa nie mówi wszystkiego o pojemności ani o trwałości.
- Ignorowanie starego układu rozruchowego - uszkodzony przekaźnik, wyłącznik odśrodkowy albo stycznik potrafi udawać problem z kondensatorem.
- Brak testu po montażu - bez sprawdzenia temperatury i poboru prądu nie wiesz, czy część faktycznie pasuje.
Jeśli mam wskazać jeden objaw ostrzegawczy, to jest nim narastający hałas połączony z grzaniem obudowy. To zwykle nie jest drobnostka, tylko sygnał, że układ pracuje poza komfortowym zakresem. I właśnie dlatego po montażu nie zamykam tematu od razu, tylko robię szybki test w realnych warunkach.
Co sprawdzić po montażu, żeby nie zgadywać drugi raz
Po wymianie kondensatora patrzę na trzy rzeczy: start, temperaturę i stabilność pracy pod obciążeniem. Silnik powinien wejść na obroty bez wyraźnego buczenia, nie może nagrzewać się szybciej niż wcześniej i powinien utrzymywać równą pracę także po kilku minutach. Jeśli któryś z tych elementów nie gra, nie zakładam od razu, że zły był tylko kondensator.
- Uruchamiam silnik bez obciążenia, jeśli to możliwe, i słucham, czy start jest pewny.
- Po kilku minutach dotykowo albo miernikiem sprawdzam temperaturę obudowy.
- Jeżeli mam amperomierz cęgowy, porównuję pobór prądu z tabliczką znamionową.
- Obserwuję, czy nie pojawia się spadek obrotów, szarpanie albo wyłączanie zabezpieczenia.
- Jeśli wszystko działa poprawnie, zapisuję pojemność i napięcie nowej części na przyszłość.
Ten prosty zapis jest zaskakująco pomocny przy kolejnej naprawie. W praktyce oszczędza mi powrotu do tego samego zadania po kilku miesiącach, bo już wiem, jaka wartość naprawdę sprawdziła się w danym silniku. To zamyka techniczną część, ale zostaje jeszcze jedna ważna rzecz: jak podejść do całego wyboru bez zbędnego ryzyka.
Najbezpieczniejsza zasada, gdy dobierasz część do realnej pracy
Jeżeli miałbym zostawić jedną praktyczną regułę, brzmiałaby tak: najpierw ustalam typ kondensatora, potem liczę pojemność, a na końcu porównuję wynik z tabliczką i zachowaniem silnika. Taka kolejność jest prostsza niż szukanie „magicznej” wartości, ale w naprawach właśnie prostota zwykle wygrywa. W dobrze dobranym układzie silnik startuje płynnie, nie grzeje się nadmiernie i nie zmusza mnie do kolejnych prób na ślepo.
Jeśli mam wątpliwości, wybieram rozwiązanie bliższe danych producenta, a nie bardziej efektowną liczbę z kalkulatora. To rozsądniejsze, bo części do silników nie kupuje się po to, żeby dobrze wyglądały w tabelce, tylko po to, żeby sprzęt pracował pewnie i długo. A to już jest różnica, którą w warsztacie widać bardzo szybko.
