Układ sterowania silnika opiera się dziś na precyzyjnej synchronizacji kilku sygnałów, a czujnik położenia wałka rozrządu jest jednym z elementów, bez których komputer nie wie, kiedy podać paliwo i jak ustawić zapłon. W tym tekście wyjaśniam, jak działa ten podzespół, po czym rozpoznać jego awarię, co najczęściej ją powoduje i jak podejść do diagnostyki, żeby nie wymieniać części w ciemno.
Najważniejsze rzeczy, które warto wiedzieć od razu
- Sensor wałka pomaga sterownikowi rozpoznać fazę pracy silnika i zsynchronizować wtrysk z położeniem wału korbowego.
- Najczęstsze objawy to dłuższy rozruch, kontrolka silnika, tryb awaryjny i nierówna praca na biegu jałowym.
- Wina nie zawsze leży w samym czujniku - często problem robi wiązka, wtyczka albo koło sygnałowe.
- Diagnostykę zaczynam od odczytu błędów, oględzin złącza i sprawdzenia sygnału, najlepiej oscyloskopem.
- W Polsce sam element zwykle kosztuje od kilkudziesięciu do kilkuset złotych, ale końcowy rachunek zależy od dostępu i modelu auta.
Jak działa sensor wałka rozrządu i dlaczego sterownik tak bardzo go potrzebuje
W praktyce ten czujnik nie działa samodzielnie. Jego sygnał jest porównywany z informacją z czujnika wału korbowego, dzięki czemu sterownik rozpoznaje, w którym momencie cyklu pracy znajduje się silnik. To ważne zwłaszcza przy wtrysku sekwencyjnym, sterowaniu zapłonem i rozpoznawaniu górnego martwego punktu pierwszego cylindra.
Najczęściej spotykam konstrukcję opartą na efekcie Halla: element odczytuje przejścia zębatki lub znacznika na wałku i zamienia je na przebieg elektryczny. Dla ECU to nie jest ciekawostka techniczna, tylko podstawa decyzji: kiedy wtrysnąć paliwo, kiedy skorygować kąt zapłonu i czy silnik pracuje zgodnie z oczekiwaną fazą rozrządu.
| Element | Co mierzy | Do czego służy | Co się dzieje bez sygnału |
|---|---|---|---|
| Czujnik wałka | Pozycję wałka rozrządu | Rozpoznanie fazy pracy cylindra, synchronizacja wtrysku | Rozruch bywa dłuższy, sterownik może przejść w strategię zastępczą |
| Czujnik wału | Prędkość i pozycję wału korbowego | Podstawowa synchronizacja obrotów silnika | Silnik zwykle nie ma szans pracować poprawnie |
W silnikach z dwoma wałkami rozrządu bywa ich zresztą więcej niż jeden, więc opis błędu nie zawsze dotyczy całego układu, tylko konkretnego obwodu. To prowadzi prosto do objawów, które kierowca widzi jako pierwsze.
Jakie objawy najczęściej daje usterka
Uszkodzony sensor nie zawsze unieruchamia samochód od razu. Czasem silnik tylko trudniej odpala, czasem pracuje nierówno na zimno, a czasem po prostu zapala się kontrolka silnika i auto przechodzi w tryb awaryjny. Z mojego doświadczenia najwięcej zamieszania robią objawy, które wyglądają jak problem z wtryskiem, cewkami albo nawet z samym rozrządem.
| Objaw | Co to może oznaczać |
|---|---|
| Dłuższy rozruch, szczególnie po postoju | Sterownik potrzebuje więcej czasu na rozpoznanie fazy pracy silnika. |
| Kontrolka silnika | W pamięci często pojawia się błąd związany z sygnałem wałka lub jego zakresem pracy. |
| Nierówna praca na biegu jałowym | ECU nie dostaje stabilnej informacji o położeniu wałka albo sygnał jest zakłócony. |
| Spadek mocy i tryb awaryjny | Sterownik ogranicza pracę, żeby chronić silnik i emisję spalin. |
| Gaśnięcie na niskich obrotach lub przy dojeżdżaniu do świateł | Problem może pojawiać się tylko w określonym zakresie obrotów i temperatury. |
Nie każdy taki objaw oznacza uszkodzony sensor. W praktyce bardzo podobnie zachowuje się też rozciągnięty łańcuch, przestawiony rozrząd, zużyty wariator faz albo zaśniedziałe złącze. Właśnie dlatego sam symptom to za mało, żeby kupować część na chybił trafił.
Po objawach naturalnie przechodzę do przyczyn, bo tam zwykle kryje się odpowiedź, czy winny jest sam czujnik, czy coś wokół niego.
Co najczęściej uszkadza ten element

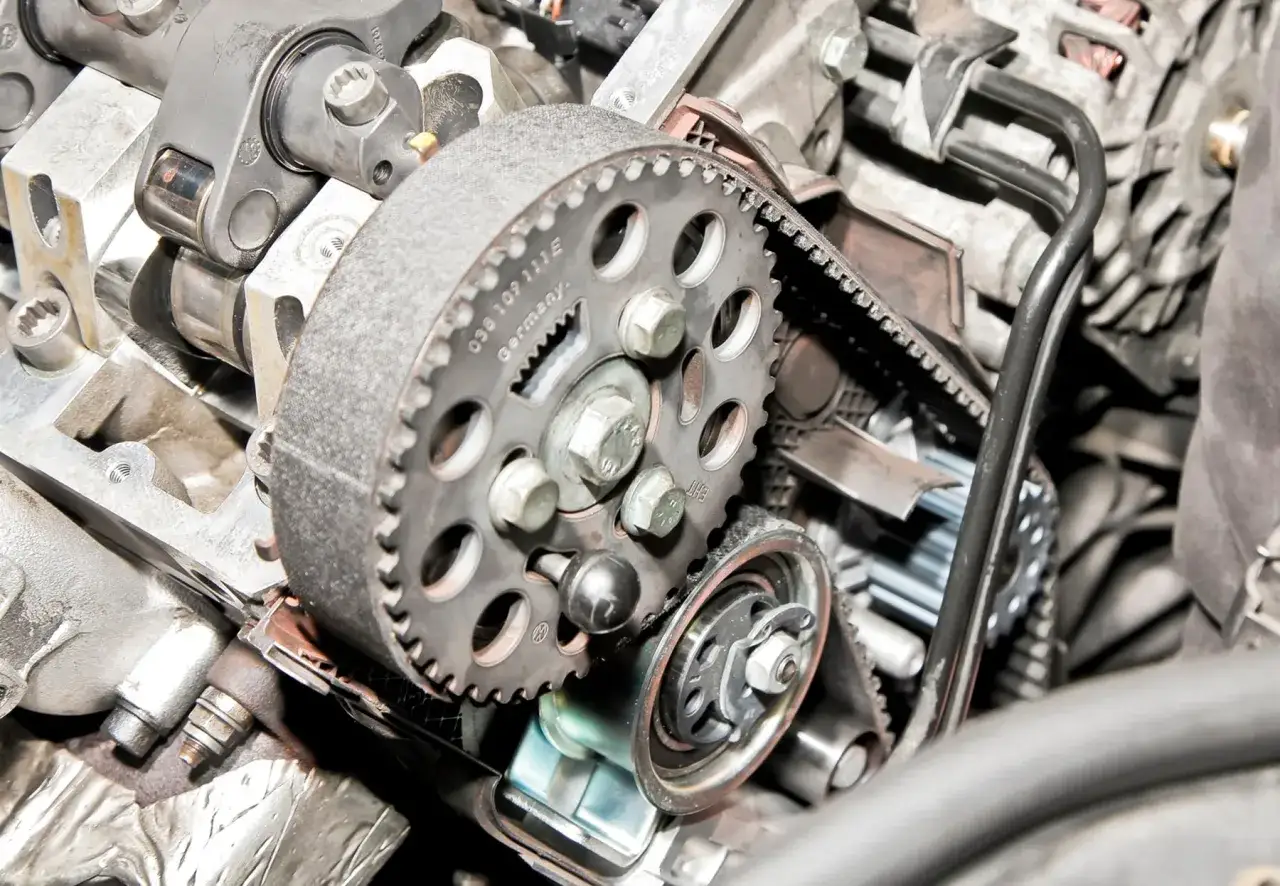

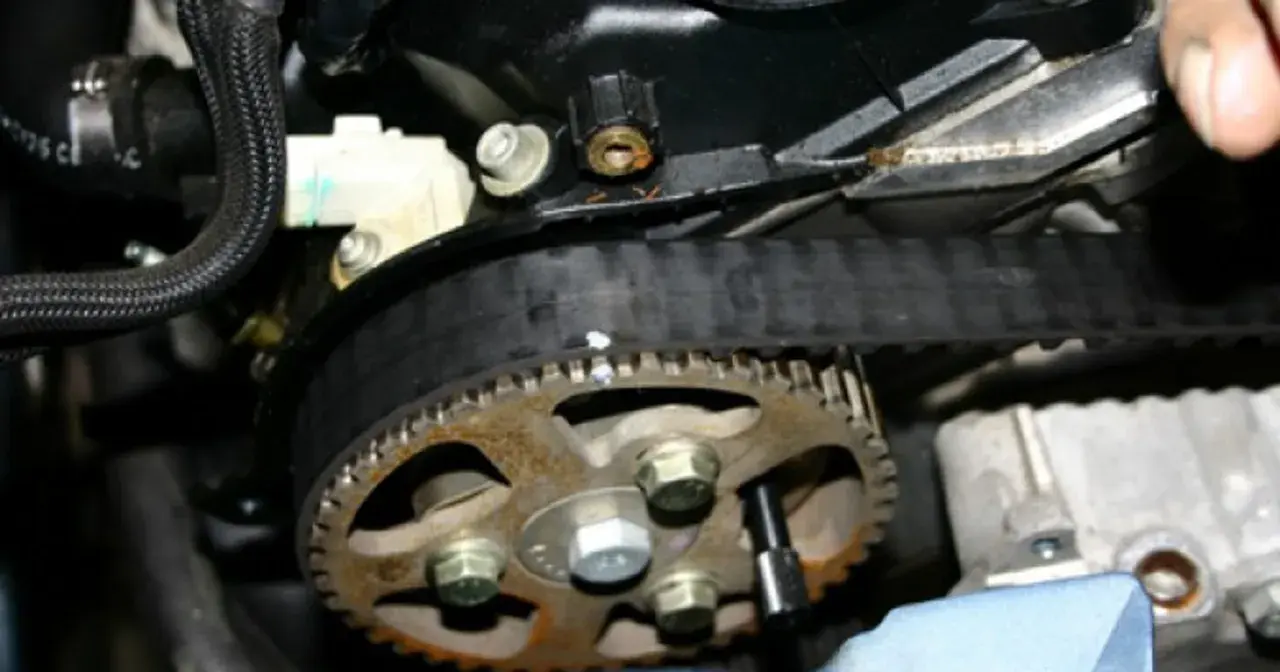

Ten podzespół pracuje w jednym z najtrudniejszych miejsc w silniku: najczęściej przy głowicy albo przy obudowie rozrządu, blisko gorących elementów, oleju, drgań i wiązek elektrycznych. Dlatego awaria rzadko wynika z jednej przyczyny. Częściej widzę mieszankę zużycia, temperatury i brudnego złącza niż nagłe spalenie elektroniki.
- Wysoka temperatura - obudowa i elektronika starzeją się szybciej, zwłaszcza w silnikach ciasno upakowanych.
- Olej i wilgoć - wyciek potrafi zanieczyścić wtyczkę, a wtedy sygnał staje się niestabilny.
- Uszkodzona wiązka - przetarcie przewodu, pęknięta izolacja albo słaby styk we wtyczce.
- Błędny odstęp montażowy - jeśli czujnik nie siedzi prawidłowo, sygnał może wypaść poza zakres.
- Koło sygnałowe lub znacznik - uszkodzony element odczytowy bywa mylony z awarią sensora.
- Problemy z fazowaniem - przy zmiennych fazach rozrządu objawy bywają podobne, ale źródło jest już gdzie indziej.
Najważniejsze jest dla mnie to, że awaria sensora bardzo często współistnieje z innym problemem, a nie występuje w próżni. Wystarczy świeża naprawa rozrządu, wyciek oleju albo źle ułożona wiązka i diagnoza robi się dużo bardziej złożona, niż sugeruje sam kod błędu.
Skoro wiadomo, skąd biorą się problemy, pora przejść do diagnostyki, czyli miejsca, w którym można najwięcej zyskać albo najwięcej przepłacić.
Jak diagnozuję problem krok po kroku
Nie zaczynam od wymiany części, tylko od potwierdzenia, czy sterownik rzeczywiście widzi błąd sygnału wałka, czy tylko rejestruje skutek uboczny innej usterki. To oszczędza czas i pieniądze, bo ten sam kod potrafi pojawić się przy problemie elektrycznym, mechanicznym albo po źle wykonanej naprawie rozrządu.
- Odczytuję błędy i dane zamrożone - przy OBD-II najczęściej pojawiają się P0340 i P0341; pierwszy zwykle oznacza usterkę obwodu, drugi problem z zakresem albo wydajnością sygnału, ale opis producenta może się różnić.
- Sprawdzam wtyczkę i wiązkę - szukam oleju, korozji, naciągnięcia przewodu i śladów przetarcia przy głowicy silnika.
- Mierzę zasilanie i masę - w wielu konstrukcjach na czujniku powinno pojawić się około 5 V odniesienia; bez tego dalsza diagnoza nie ma sensu.
- Oglądam sygnał na oscyloskopie - poprawny przebieg powinien być stabilny, zwykle prostokątny, bez zaników i zakłóceń.
- Porównuję sygnał z czujnikiem wału - jeśli synchronizacja nie zgadza się z mechaniką silnika, problem bywa w rozrządzie, a nie w samym sensorze.
| Co sprawdzam | Po co | Co z tego wynika |
|---|---|---|
| Błędy OBD i freeze frame | Żeby zobaczyć, kiedy usterka wystąpiła | Czy problem jest stały, czy pojawia się przy konkretnych warunkach |
| Napięcie zasilania i masa | Żeby wykluczyć problem elektryczny | Czy winna jest wiązka, sterownik czy sam czujnik |
| Oscyloskop | Żeby zobaczyć jakość sygnału | Czy przebieg ma przerwy, zakłócenia lub zły poziom |
| Synchronizacja z wałem | Żeby sprawdzić mechanikę rozrządu | Czy auto nie ma przestawionych faz lub zużytego elementu napędu |
W praktyce to właśnie oscyloskop najszybciej pokazuje, czy problem jest elektryczny, czy mechaniczny. I to prowadzi do pytania, które interesuje każdego kierowcę najbardziej: ile taka naprawa naprawdę kosztuje.
Ile kosztuje naprawa i kiedy wymiana ma sens
W Polsce sama część nie jest zwykle droga, ale końcowy rachunek zależy od dostępu do sensora i od tego, czy trzeba przy okazji naprawić wiązkę albo usunąć przyczynę po stronie rozrządu. W prostym silniku wymiana trwa często 20-40 minut, a w trudniej dostępnych układach może zająć 1-2 godziny albo dłużej. Co ważne, sama wymiana sensora zwykle nie wymaga rozbierania rozrządu, ale jeśli producent umieścił go głęboko przy obudowie, dostęp robi się już czasochłonny.
| Pozycja | Typowy zakres kosztów | Kiedy to się pojawia |
|---|---|---|
| Nowy zamiennik | około 80-250 zł | Gdy chcesz ograniczyć koszt i model auta ma prostą konstrukcję |
| Część OEM lub markowy oryginał | około 200-600 zł | Gdy zależy Ci na większej pewności dopasowania i trwałości |
| Robocizna | około 100-300 zł | Przy łatwym dostępie i bez dodatkowych napraw |
| Łączny koszt | około 200-900 zł | W większości typowych przypadków warsztatowych |
Jeśli auto ma wyciek oleju, przetartą wiązkę albo problem z fazatorem, rachunek rośnie, bo sam czujnik nie rozwiązuje źródła usterki. Z drugiej strony nie opłaca się też montować używanego elementu „na próbę” - oszczędność bywa pozorna, zwłaszcza gdy trzeba potem drugi raz płacić za diagnostykę i demontaż.
Właśnie dlatego przed zakupem nowej części porównuję jeszcze jeden obszar: czy objawy rzeczywiście pasują do sensora, czy bardziej do rozrządu albo układu zmiennych faz.
Jak odróżnić awarię od problemu rozrządu albo zmiennych faz
To jeden z najważniejszych punktów, bo w praktyce wiele aut trafia do warsztatu z błędem, który wygląda jak uszkodzony czujnik, a kończy się korektą ustawienia rozrządu albo czyszczeniem układu olejowego. Ja traktuję te przypadki osobno, bo każda z tych usterek daje trochę inny zestaw wskazówek.
| Co widać w aucie | Bardziej podejrzany jest sensor | Bardziej podejrzany jest rozrząd lub fazowanie |
|---|---|---|
| Błąd pojawia się sporadycznie, szczególnie po wilgoci albo na nierównościach | Tak | Rzadziej |
| Silnik pracuje nierówno po świeżej wymianie paska lub łańcucha | Nie zawsze | Tak |
| Pojawiają się kody związane z korelacją wału i wałka | Możliwe | Tak, bardzo często |
| Słychać grzechotanie, metaliczne odgłosy albo opóźnione napełnianie fazatora | Raczej nie | Tak |
| Silnik dłużej kręci, ale po chwili pracuje równo | Tak | Możliwe |
Kody P0340 i P0341 nie zamykają tematu. Jeśli jednocześnie pojawia się P0010, P0011 albo P0016, od razu rozszerzam diagnostykę o napęd rozrządu i układ regulacji faz, bo sama wymiana czujnika może nic nie dać.
Po takim rozdzieleniu przypadków zostaje już tylko praktyka dnia codziennego: co sprawdzić, zanim zamówisz część i oddasz auto do warsztatu.
Co sprawdzam, zanim kupię nową część
Jeżeli miałbym zostawić z tego artykułu tylko jedną rzecz, to byłaby nią kolejność działań. Najpierw diagnoza, potem części. To banalnie brzmi, ale właśnie odwrócenie tej kolejności najczęściej generuje niepotrzebne koszty.
- Sprawdzam, czy błąd wraca po skasowaniu i jeździe próbnej.
- Oglądam wtyczkę pod kątem oleju, korozji i poluzowanych pinów.
- Porównuję sygnał z czujnika wałka z czujnikiem wału korbowego.
- Weryfikuję, czy przy aucie nie było ostatnio pracy przy rozrządzie, głowicy albo instalacji elektrycznej.
- Jeśli mam choć cień wątpliwości, nie zamawiam części w ciemno, tylko wracam do pomiaru.
W dobrze utrzymanym samochodzie sensor wałka zwykle nie jest dużym wydatkiem, ale może bardzo skutecznie zdradzić większy problem w silniku. Jeśli objawy są niewielkie, a auto dopiero zaczyna gorzej odpalać, szybka diagnostyka ma większą wartość niż sama wymiana na chybił trafił, bo pozwala zatrzymać usterkę zanim rozwinie się w droższą naprawę.
